3.1.4.2 กำลังบ่งชี้ กำลังเบรก และแรงบิด



            ลักษณะของการทำงานในการเปิดลิ้นปีกผีเสื้อกว้างของเครื่องยนต์แก๊สโซลีนดูได้ในรูปด้านล่าง

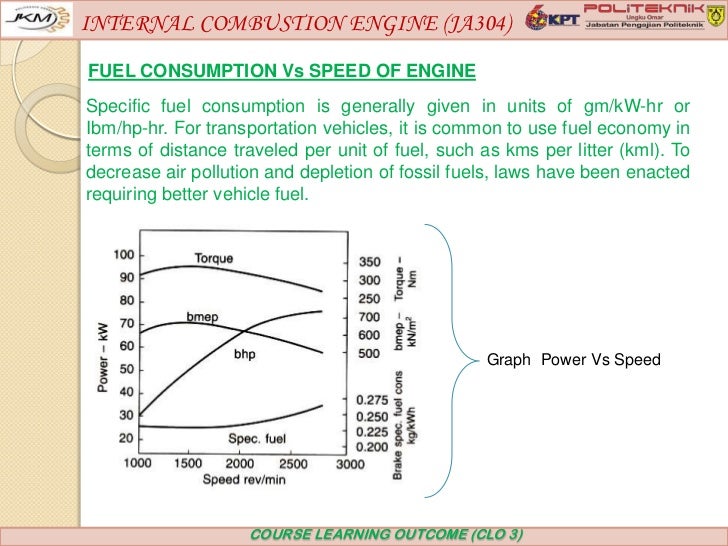

รูปกราฟกำลังบ่งชี้ และกำลังเบรก, แรงบิด และความสิ้นเปลืองเชื้อเพลิงจำเพาะแปรเปลี่ยนไปตามความเร็วรอบเครื่องยนต์

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window







รูปกราฟกำลังงาน และความสิ้นเปลืองเชื้อเพลิงจำเพาะ



กำลังงานบ่งชี้เป็นอัตราเฉลี่ยของการส่งถ่ายงาน เริ่มจากละอองน้ำมันในกระบอกสูบไปจะถึงกระบอกสูบที่อยู่ในระหว่างจังหวะการอัด และจังหวะการระเบิดขยายตัว



      แรงบิดเบรก (Brake torque) ได้มาจากการหักลบกำลังเสียดทานออกจากกำลังบ่งชี้ กำลังงานเบรกจะแสดงค่าสูงสุดที่ประมาณความเร็วรอบน้อยกว่าความเร็วรอบสูงสุดของเครื่องยนต์

      แรงบิดบ่งชี้แสดงค่าสูงสุดในช่วงความเร็วปานกลาง ซึ่งสามารถประมาณการให้สอดคล้องกับความเร็วรอบที่มีประสิทธิภาพเชิงปริมาตรมีค่าสูงสุด ที่ความเร็วรอบสูงแรงบิดเบรกจะลดลงกว่าแรงบิดบ่งชี้ เพราะว่ามันมีความเสียดทานมากกว่านั่นเอง



      ที่การรับโหลดบางส่วน และตำแหน่งลิ้นปีกผีเสื้อยังคงเปิดคงที่ พารามิเตอร์เหล่านี้ จะมีลักษณะการทำงานคล้ายกัน

      อย่างไรก็ตาม ที่ความเร็วรอบสูง แรงบิดจะลดลงรวดเร็วกว่าการรับโหลดเต็มที่ ดังแสดงในรูปด้านล่าง





รูปกราฟแสดงแรงบิดที่เครื่องยนต์ได้กำลังเปิดลิ้นปีกผีเสื้อ และความเร็วรอบเครื่องยนต์



      หากว่าลิ้นปีกผีเสื้อเปิดเพียงบางส่วน จะทำให้เกิดความต้านทานอากาศเพิ่มมากขึ้นภายในการไหลของอากาศที่ความเร็วรอบสูงขึ้น และประสิทธิภาพเชิงปริมาตรจะลดลง ส่วนความเสียดทานของการดูดโดยรวมยังเพิ่มขึ้นซึ่งเกิดจากเครื่องยนต์ผ่อนคันเร่ง
