      ตัวต้านทานอาจถูกระบุด้วยระบบตัวอักษรตัวเลข (Letterand-number (Alphanumeric) system) ดูที่รูปด้านล่าง





รูปตัวต้านทานบางตัวอาจเขียนด้วยตัวอักษร ตัวเลข

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window



หากสนใจหนังสือ อื่น ๆ นอกเหนือจากนี้

คลิก

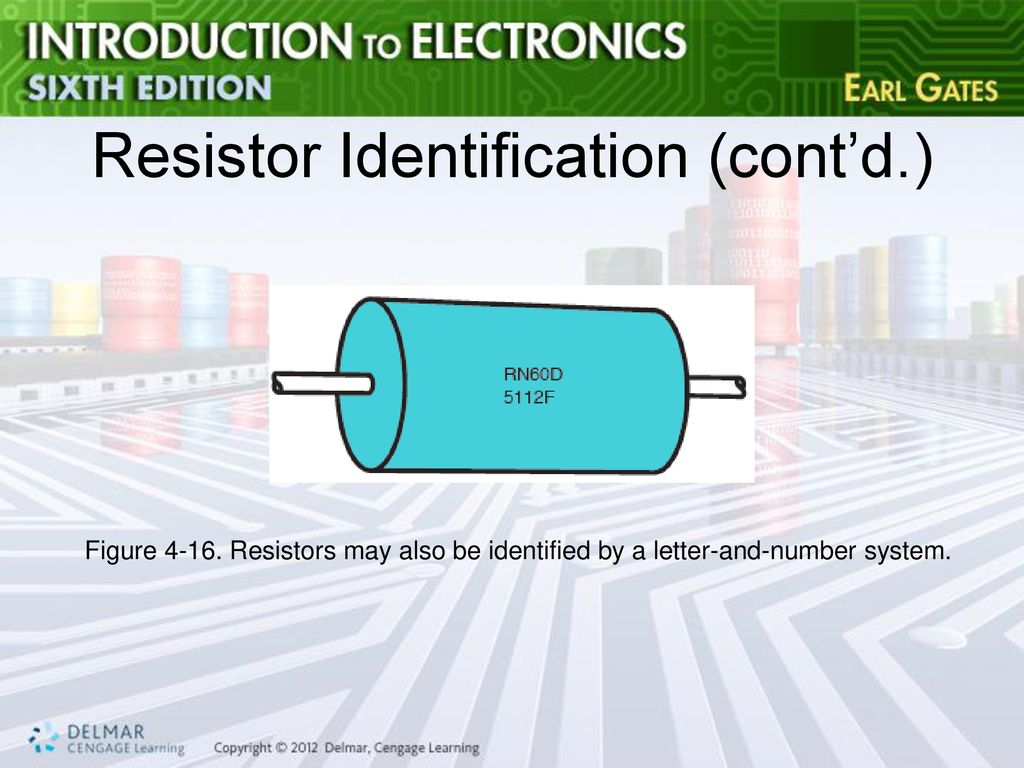

รูปตัวต้านทานที่มีตัวเลข ตัวอักษรอยู่บนตัวถัง



ยกตัวอย่างเช่น RN60D5112F มีความหมายดังต่อไปนี้



RN60     รูปแบบตัวต้านทาน (ส่วนประกอบ, แบบขดลวด, แบบฟิล์ม)



D    ลักษณะเฉพะ (ผลกระทบของอุณหภูมิ)



5112      ค่าความต้านทาน (2 แสดงถึงจำนวนของศูนย์)



F    ค่าความคลาดเคลื่อน





ค่าของตัวต้านทาน เป็นความเกี่ยวข้องหลัก ค่าของตัวต้านทานอาจระบุด้วยตัวเลขสาม ถึงห้าหลัก





รูปอธิบายค่าตัวต้านทานที่ใส่ตัวเลขลงในตัวถัง



ในทุกกรณี ตัวเลขสุดท้ายจะบอกถึง จำนวนศูนย์ที่เพิ่มเข้าไปในตัวเลขก่อนหน้าในตัวอย่างที่กำหนดตัวเลขหลักสุดท้าย (2) บอกถึงเลขศูนย์ที่เพิ่มในสามตัวเลขแรก ตัวเลข (511) ดังนั้น 5512 แปลเป็น 51000 โอห์ม



      ในบางกรณีอาจใส่ R เข้าไปในจำนวนตัวเลข R แทนจุดทศนิยม และใช้เมื่อค่าความต้านทานน้อยกว่า 10 โอห์ม ยกตัวอย่างเช่น 4R7 หมายถึง 4.7 โอห์ม



      ระบบเลขห้าหลักนั้นคล้ายกับเลขสาม และสี่หลัก สี่ตัวแรกแสดงถึงตัวเลขที่สำคัญในขณะที่ตัวเลขสุดท้าย หมายถึง จำนวนของศูนย์ที่จะเพิ่ม สำหรับค่าที่น้อยกว่า 1000 โอห์ม จะใช้ R เพื่อกำหนดจุดทศนิยม



      ตัวต้านทานยึดติดกับผิวพื้นนั้นมีลักษณะที่ใกล้เคียงกัน ระบบตัวอักษร และตัวเลข หมายเลขชิ้นส่วนของตัวต้านทานถูกตีความดังนี้ จำนวนจะแตกต่างกันระหว่างผู้ผลิต



ตัวอย่างเช่น RC0402J103T มีความหมายว่าดังนี้



RC ชิปตัวต้านทาน



0402      ขนาด (0.40² ´ 0.02²)



J     ค่าความเผื่อ (J = ±5%, F = = ±1%, D = = ±5%, B = ±1%)



103 ความต้านทาน (รหัสสาม หรือสี่หลัก)



T    วิธีการของบรรจุภัณฑ์



      ค่าความต้านทาน จะถูกระบุด้วยเลขสาม หรือสี่หลัก ไม่ว่าในกรณีใด ตัวเลขหลักสุดท้ายจะระบุจำนวนศูนย์ที่จะเพิ่มไปยังตัวเลขก่อนหน้า ในตัวอย่างที่กำหนด ตัวเลขสองตัวแรกคือ 1 และ 0 ตามด้วย 3 ศูนย์สำหรับค่า 10000 โอห์ม สำหรับค่าน้อยกว่า 100 หรือ 1000 (ขึ้นอยู่กับจำนวนตัวเลขที่ใช้)



      ส่วน D ถูกใช้เพื่อกำหนดจุดทศนิยม ตัวอย่างเช่น 3D9 จะเป็นตัวเลข 3.9 โอห์ม ตัวต้านทาน ศูนย์โอห์ม หรือจัมเปอร์ถูกกำหนดให้เป็น 000



      โพเทนโชมิเตอร์ (Potentiometers) (ตัวต้านทานผันแปร) ก็มีเช่นกันค่าของพวกมัน รูปที่ด้านล่าง





รูปโพเทนโชมิเตอร์ (ตัวต้านทานปรับค่าได้) มีป้ายบอกอยู่



สิ่งเหล่านี้แสดงให้เห็นเป็นค่าจริง หรือตัวอักษร และตัวเลขรหัส ด้วยระบบรหัสตัวอักษร และตัวเลขความต้านทาน ค่าจะถูกกำหนดจากส่วนสุดท้ายของรหัส



ตัวอย่างเช่น MTC253L4 ตัวเลข



253 หมายถึง 25 ตามด้วยเลขศูนย์สามตัว 25000 โอห์ม



L4   หมายถึง โครงสร้างตัวต้านทาน และประเภทของตัวถัง
