30 กระบวนการทำให้เย็นลง

กระบวนการทำให้เย็นลง (Cool down process)

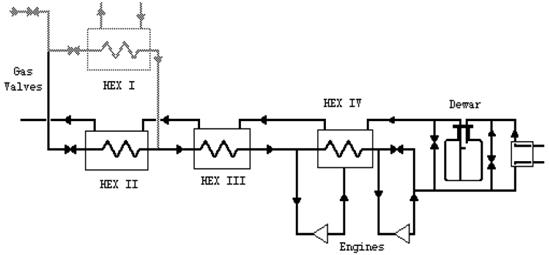

รูปไดอะแกรมระบบทำความเย็นแบบสตาร์

 แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window

      ดูที่ภาพไดอะแกรม และพิจารณาว่าจะแสดงหลักพื้นฐานที่ใช้ถึงความเย็นต่ำ ระบบการทำความเย็นแบบสตาร์ (Star refrigeration system)

      HEX I: กระบวนการความเย็นต่ำต้องเริ่มต้นที่ HEX I และของเหลวไนโตรเจนไหลผ่าน ซึ่งเป็นการใช้ความเย็นของไหลเบื้องต้น ด้านจ่ายไอก๊าซฮีเลียมความดันสูง ความเย็นถึง 80K ซึ่งผลของการยกเลิกความร้อนที่ไนโตรเจนเหลวไหลผ่านด้านเชลล์ แผงควบคุมบล็อก และบลีด วาล์ว 123 และ 125 จัดให้ก๊าซฮีเลียมย้อนกลับเส้นทางไปที่เครื่องอัด

HEX III

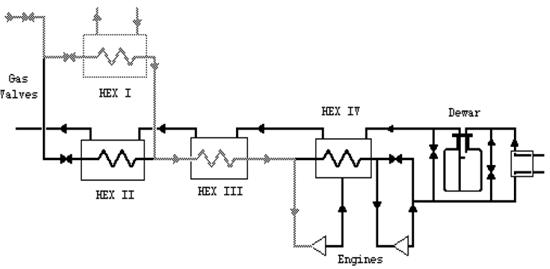

รูปวงจรการทำความเย็น

      การจ่ายฮีเลียมที่ HEX III สามารถทำความเย็นที่ น้อยกว่า 100K โดยการใช้วาล์ว 133 และ 135 ในแผงควบคุมบล็อก และบลีด

HEX IV

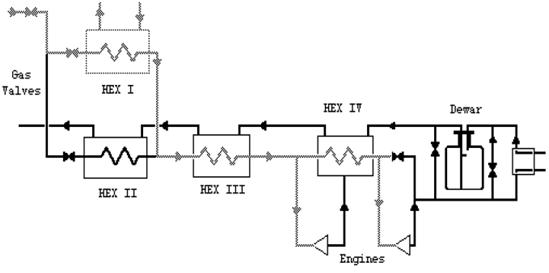

รูปวงจรทำความเย็นจ่ายฮีเลียม

      จ่ายฮีเลียมที่ HEX IV สามารถทำความเย็นที่น้อยกว่า 100K ใช้วาล์ว 153 และ 155 ในแผงควบคุม บล็อก และบลีด
