26 ตัวอย่างงานไครโอเจนิกส์ ตอน 5

อุปกรณ์แลกเปลี่ยนความร้อน 4 (The Heat Exchanger: HEX IV)

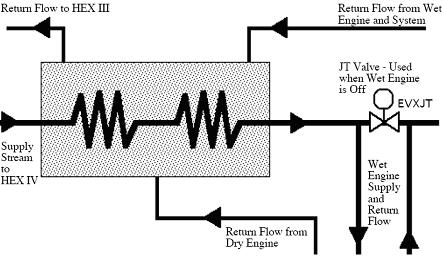

รูป HEX IV

 แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window

      อุปกรณ์แลกเปลี่ยนความร้อนนี้ เป็นแบบขดท่อ และเปลือก มีการออกแบบให้ไหลสวนทาง แต่การทำงานมีชิ้นส่วนที่เป็นชิ้นเล็กชิ้นน้อยมากกว่า ทำให้มีความซับซ้อนในการแลกเปลี่ยนความร้อน

      ก๊าซเย็นจากเครื่องยนต์แห้งไหลเข้าโดยตรงที่เปลือกหุ้มของอุปกรณ์แลกเปลี่ยนความร้อน  คุณอาจจะหาฮีเลียมเหลวเข้าทางเปลือกหุ้มด้านของการแลกเปลี่ยนที่มาจากระบบกับเครื่องยนต์เปียก หรือทั้งคู่

      EVXJT: นี้คือวาล์วจูล-ทอมสัน มันเป็นวาล์วเฉพาะขนาดประมาณนิ้วครึ่ง เป็นวาล์วแบบไครโอแล็บ โกรบ (Cryolab globe)

รูปภาพตัดของวาล์วไครโอแล็บ โกรบ

รูปวาล์วไครโอแล็บ โกรบ

พร้อมกับ CV ของ .32 ทั่วไปแล้ววาล์วนี้ในการทำงานในแบบปกติปิด

 สถานีจุดวัดสำหรับ HEX IV (Instrumentation for HEX IV)

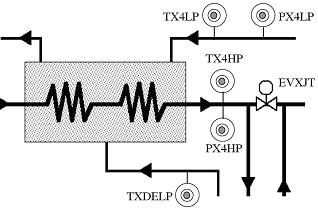

รูปแสดงจุดวัดในที่ต่าง ๆ จุด 3

      TX4LP: นี้เป็นประจุ VPT มีก๊าซฮีเลียม มันอ่านอุณหภูมิของก๊าซไหลกลับที่จะเข้าเปลือกหุ้ม HEX IV

      PX4LP: นี้เป็นทรานสดิวเซอร์ความดัน ซึ่งจะอ่านความดันด้านเปลือกหุ้มที่เข้า HEX IV

      TX4HP: นี้เป็นประจุ VPT มีก๊าซฮีเลียม มันอ่านอุณหภูมิของก๊าซที่ออกจาก HEX IV ก่อนที่มันจะไปที่เครื่องยนต์เปียก

      PX4HP: นี้เป็นทรานสดิวเซอร์วัดความดันขนาด 0-500 psig ซึ่งจะอ่านความดันของก๊าซที่ออกจาก HEX IV ก่อนที่มันจะไปที่เครื่องยนต์เปียก

      TXDELP: นี้เป็นประจุ VPT พร้อมกับก๊าซฮีเลียม มันจะอ่านอุณหภูมิของการไหลของก๊าซที่จากเครื่องยนต์แห้ง
