17 วงจรไครโอเจนิกส์



      ในการออกแบบสร้างวงจรไครโอเจนิกส์ โดยทั่วไปแล้วจะมีการใช้งานอยู่ 3 วงจร ดังนี้




วงจรแบบ นันสตาร์ (Non Star)

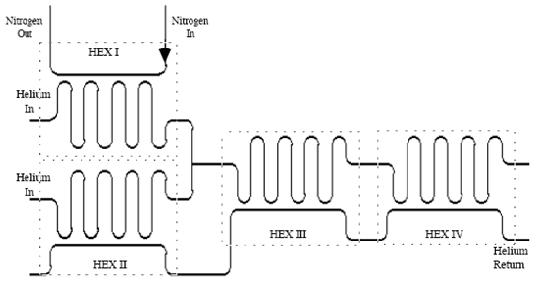

รูปวงจรนันสตาร์

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window





      จากรูปด้านบน แสดงแผนภาพการไหล เส้นทางไหลแบบนันสตาร์ โดยไม่มีอุปกรณ์เครื่องยนต์เพิ่มขยาย นี้เป็นโครงสร้างภายนอกที่ใช้ที่ PS1 (ไม่มีรูปแบบ 2a)











วงจรแบบ สตาร์ (Star)

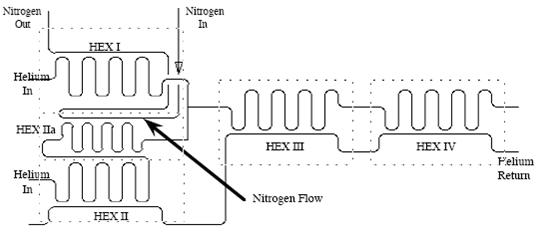

รูปวงจรสตาร์



      จากรูปด้านบนนี้ เป็นทางการไหลของการแลกเปลี่ยนความร้อนแบบสตาร์โดยไม่มีอุปกรณ์เครื่องยนต์ขยายตัว มีเพียงเส้นทางไหลของไนโตรเจนเหลว และมีความเกี่ยวข้องกับ แบบ2นี้เป็นโครงร่างภายนอกใช้ในที่เมสัน  (Meson) และ PS4









วงจรแบบ สตาร์พร้อมกับมีตัวขยาย (Star with expanders)

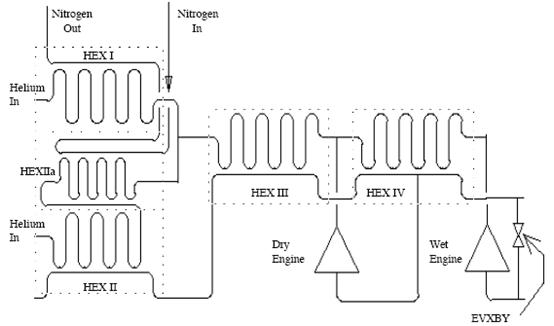

รูปวงจรสตาร์ พร้อมกับอุปกรณ์การขยาย



      นี้เป็นแผนภาพที่ประกอบด้วยเครื่องยนต์ขยาย  ซึ่งเป็นเครื่องยนต์ทำงานเพื่อรับก๊าซ และการทำความเย็น ไหลผ่านวาล์วที่ทำให้เกิดการไหลขยายไปที่เส้นทางไหล วาล์วนี้เป็นวาล์ว EVXBY
