15 การแลกเปลี่ยนความร้อน

รูปตัวอย่างอุปกรณ์แลกเปลี่ยนความร้อน

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window

      การแลกเปลี่ยนความร้อน (Heat Exchanger (HEX)) คือ การส่งถ่ายความร้อน ที่เกิดขึ้นในวัตถุ, แก้ว หรือของไหล ที่เกิดความแตกต่างของอุณหภูมิมากจากการสัมผัสซึ่งกันและกัน

หนทางของการส่งถ่ายความร้อนได้แก่ การนำ, การพา และการแผ่รังสี

      มีอุปกรณ์แลกเปลี่ยนความร้อนหลายชนิดที่ถูกนำมาใช้ในระบบไครโอเจนิกส์

รูปอย่างง่ายที่ใช้อธิบายในการแลกเปลี่ยนความร้อน

รูปแอนิเมทชันการทำงานของอุปกรณ์แลกเปลี่ยนความร้อน

ในรูปแสดงหลักการในการแลกเปลี่ยนความร้อน ที่ใช้ในส่วนหลัก จนกระทั่งถูกพัฒนาไปถึงนำไปใช้ในระบบทำความเย็นของดาวเทียม

โครงสร้างของการแลกเปลี่ยนความร้อนนี้ ปกติอ้างถึงท่อ และเปลือกของอุปกรณ์แลกเปลี่ยนความร้อน

ท่อ และเปลือกของอุปกรณ์แลกเปลี่ยนความร้อน

      ท่อ และเปลือกของอุปกรณ์แลกเปลี่ยนความร้อน (Tube &Shell Heat Exchangers) ตัวของท่อทางส่งสารจะมีครีบทองแดงติดอยู่ ซึ่งมีลักษณะที่วนรอบท่อ ตลอดความยาวในอุปกรณ์แลกเปลี่ยนความร้อน คล้ายสันเกลียวเลื้อยท่อ และที่จะวกไปวนมาภายในเปลือกอุปกรณ์

รูปมัดท่อ ที่อยู่ภายในอุปกรณ์แลกเปลี่ยนความร้อน

      การแลกเปลี่ยนความร้อนทำได้โดยการพาจากของไหลที่ไหลผ่านผิวสัมผัสครีบทองแดง และโดยการนำโดยความร้อนไหลจากท่อออกสู่ผนัง ส่วนประกอบทั้งหมดอยู่ในภาชนะที่เป็นสุญญากาศ และเป็นฉนวนอย่างดีจะเกิดการสูญเสียความร้อนได้น้อยที่จะไหลออกสู่ภายนอก

การไหลสวนทาง

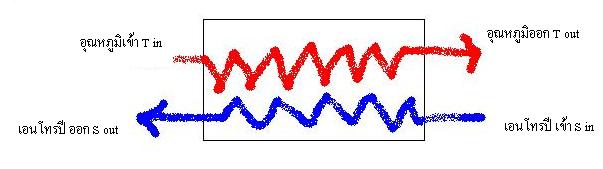

รูปแสดงการไหลแบบสวนทางกัน

     T^o in = S^o out

และ                         T^o out = S^o in

      ในการแลกเปลี่ยนความร้อนที่ดี เส้นทางการไหลจะมี

การไหลแบบสวนทางกัน (Counter Flow)

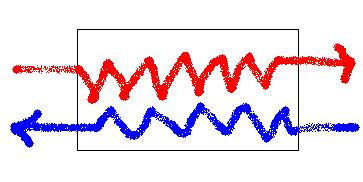

รูปการไหลสวนทางในอุปกรณ์แลกเปลี่ยนความร้อน

เพื่อการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพถึง 100% การจ่ายด้านอุณหภูมิทางออก จะต้องเท่ากับอุณหภูมิด้านขาเข้า และการจ่ายด้านอุณหภูมิด้านทางเข้า จะเท่ากับอุณหภูมิด้านขาออก

      แต่เป็นที่น่าเสียดาย มันเป็นเพียงแต่ในอุดมคติ เพราะไม่มีผลการแลกเปลี่ยนความร้อนใดที่สมบูรณ์แบบ จะต้องมีการสูญเสียเสมอ อันเนื่องจากประสิทธิภาพของฉนวนต่ำ, สุญญากาศที่ไม่ดี และการส่งถ่ายความร้อนที่วิ่งผ่านวัสดุ เช่น ทองแดง

      แต่ถึงแม้ว่า นี้ไม่ใช่วิธีการถ่ายเทความร้อนที่ดีที่สุด แต่มันก็มีความสำคัญ ที่จะทำให้เข้าใจความสัมพันธ์ของอุณหภูมิเหล่านี้ ในการทำงานของอุปกรณ์แลกเปลี่ยนความร้อน และแสดงให้เห็นถึงช่วงอุณหภูมิทำงานได้
