11 วัฏจักรการทำความเย็น

รูปวัฏจักรการทำความเย็น

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window

      วัฏจักรการทำความเย็น ที่แสดงในที่นี้เป็นระบบการใช้น้ำยา R-22 จะมีส่วนประกอบที่สำคัญได้แก่ เครื่องอัด และเอ็กแพนชั่นวาล์ว วาล์วนี้จะเป็นเขตแบ่งกันระหว่างด้านความดันสูง และด้านความดันต่ำ

รูปวงจรการทำความเย็น

      มันเป็นวัฏจักรการทำงานแบบย้อนกลับได้ เป็นระบบปิด สามารถแปรเปลี่ยนพลังงานจากระดับต่ำไปสู่ระดับที่สูง ซึ่งตรงข้ามกับพลังงานที่เกิดขึ้นตามธรรมชาติ ที่เปลี่ยนจากพลังงานระดับสูง ไปสู่พลังงานที่มีระดับต่ำ

      ในวัฏจักรการทำความเย็นจึงต้องมีการป้อนพลังงานเข้าไปในวัฏจักรเสมอ เพื่อชดเชยกับงานที่ต้องเสียไปในรูปของความร้อน ประสิทธิภาพจึงไม่ได้ 100 % นอกจากนี้ประสิทธิภาพยังขึ้นอยู่กับอุปกรณ์ และการทำงานของอุปกรณ์แต่ละชนิดอีกด้วย

      หลักการทำความเย็นขั้นพื้นฐานทั่วไปสามารถนำมาประยุกต์ใช้กับการทำความเย็นที่เป็นระบบไครโอเจนิกส์ได้อย่างดี

ระบบการทำความเย็นอย่างง่าย

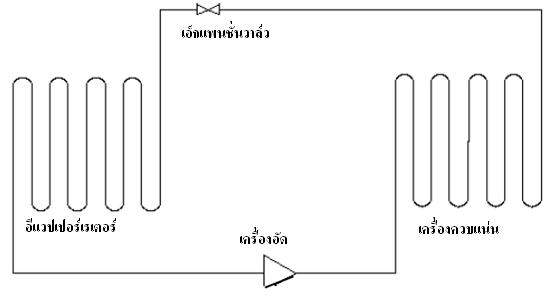

รูปวัฏจักรการทำความเย็นอย่างง่าย

เครื่องอัด

รูปตัวอย่างคอมเพรสเซอร์

      เครื่องอัด (Compressor) เป็นตัวเพิ่มพลังงานของสารจากก๊าซที่มีความดันต่ำ, อุณหภูมิต่ำ ไปเป็นของก๊าซที่มีความดันสูง, อุณหภูมิสูง สารจะไหลไปตามท่อทางไปที่เครื่องควบแน่น

เครื่องควบแน่น

รูปตัวอย่างเครื่องควบแน่น

      เครื่องควบแน่น (Condensor) เป็นอุปกรณ์แลกเปลี่ยนความร้อนของสารความเย็น กล่าวง่าย ๆ ก็คือทำหน้าที่ลดอุณหภูมิของสารความเย็น ที่มาจากเครื่องอัด จากก๊าซไปเป็นของเหลวที่เย็นตัวลง แต่ความดันยังสูงอยู่

เอ็กแพนชั่นวาล์วความร้อน

รูปตัวอย่างเอ็กแพนชั่นวาล์ว

      หน้าที่ง่าย ๆของเอ็กแพนชั่นวาล์ว (Thermal expansion valve) ก็คือจะทำหน้าที่ขยายของเหลว ไปเป็นก๊าซเย็นอย่างฉับพลัน ลักษณะของเอ็กแพนชั่นวาล์ว คือการลดพื้นที่หน้าตัดของท่อทางสารทำความเย็น นอกจากนี้ก็ยังมี ท่อขนาดเล็ก (Capillary tube) ที่ทำหน้าที่คล้ายกัน

อีแวปเปอเรเตอร์

รูปตัวอย่างอีแวปเปอเรเตอร์

      อีแวปเปอเรเตอร์ หรือตัวระเหย (Evaporator) เป็นการแลกเปลี่ยนความร้อนซึ่งจากก๊าซเย็นที่มาจากเอ็กแพนชั่นวาล์วไปแลกเปลี่ยนความร้อนกับพื้นที่ที่ต้องการทำความเย็น (ยกตัวอย่างพื้นที่ที่ต้องการให้เย็นเช่น ภายในตู้เย็น, ภายในห้องปรับอากาศ ของไหลที่ไหลเวียนภายในห้องทำความเย็นจะเป็นอากาศ)

      อุปกรณ์ทั้ง 4 ที่กล่าวมานี้เป็นส่วนที่สำคัญของการทำความเย็น ไม่สามารถขาดได้ นอกเหนือจากนี้ก็ยังมีอุปกรณ์เสริมอีกมากมาย เช่น ถังพักน้ำยา (Receiver tank) ตาแมว (sign glass) และเทคนิคการโค้งงอท่อ แต่จะไม่กล่าวรายละเอียดในที่นี้

รูปถังพักน้ำยก กับตาแมวอยู่รวมกัน

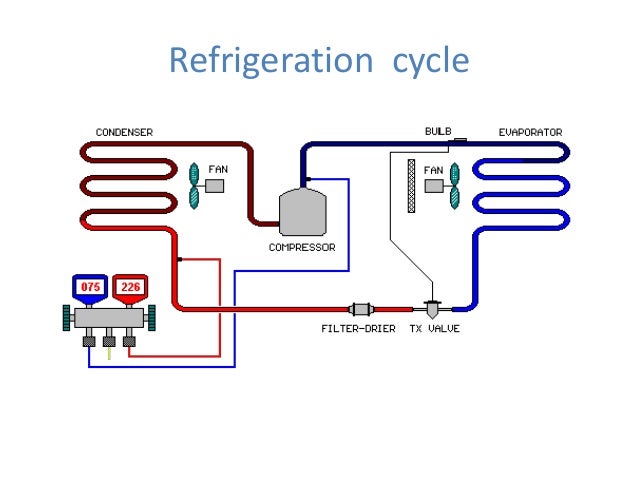

รูปวัฏจักรการทำความเย็น

วิดีโอแอนิเมชันวัฏจักรการทำความเย็น
