6. กายวิภาคของเฮลิคอปเตอร์ 2







รูปส่วนประกอบของเฮลิคอปเตอร์

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window





รูปส่วนควบคุมในบริเวณที่นั่งคนขับ

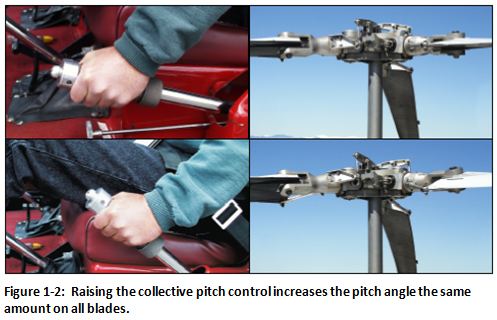

คันควบคุมคอลเล็คทีฟ (Collective-pitch lever) ใช้ในการควบคุมให้เฮลิคอปเตอร์เคลื่อนที่ขึ้นลงในแนวดิ่ง ยกตัวอย่างเช่น กำลังจะทำการบินขึ้น (Takeoff) นักบินจะใช้คันควบคุมคอลเล็คทีฟนี้ เพื่อปรับเพิ่มมุมของใบพัดให้เท่ากันทุกใบเพื่อทำให้เฮลิคอปเตอร์สามารถบินขึ้นได้













รูปคันควบคุมคอลเล็คทีฟ

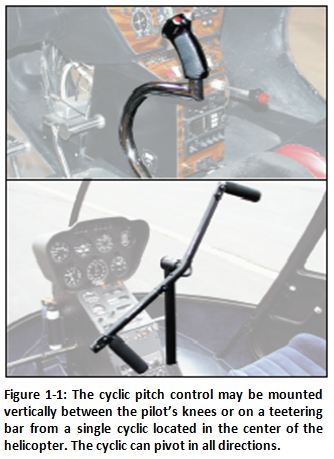

คันควบคุมไซคลิก (Cyclic pitch control) มีหน้าที่ควบคุมการเอียงตัวของใบพัดโรเตอร์ไปตามทิศทางที่ต้องการ เพื่อให้เฮลิคอปเตอร์ไปข้างหน้า, ถอยหลัง, ซ้าย และขวา แรงขับดันของเครื่องยนต์จะนำเฮลิคอปเตอร์เคลื่อนที่ไปตามที่ใบพัดโรเตอร์เอียงตัว และยังสามารถควบคุมลักษณะ ท่าทางของการบิน อีกทั้งความเร็วของเฮลิคอปเตอร์อีกด้วย



รูปคันโยกไซคลิก





รูปตัวอย่างคันโยกไซคลิก

แป้นเท้าเหยียบ (Foot pedals) ในเฮลิคอปเตอร์ จะมีแป้นเท้าเหยียบอยู่หนึ่งคู่ เพื่อใช้ในการควบคุมใบพัดโรเตอร์หาง การทำงานของแป้นเหยียบจะส่งผลต่อการทิศทางการบินของเฮลิคอปเตอร์ เมื่อค่อย ๆ เหยียบแป้นด้านขวามือ จะคัดหางเฮลิคอปเตอร์ไปทางซ้าย และหัวจะหันไปทางขวา



ในทางกลับกัน ถ้าเหยียบแป้นซ้ายมือ หางจะปัดไปทางด้านขวา และหัวของเฮลิคอปเตอร์จะไปทางด้านซ้าย





รูปแป้นเหยียบในนักบินเฮลิคอปเตอร์





รูปนักบินกำลังใช้แป้นเหยียบ







ส่วนหาง (Tail boom) มันเป็นส่วนที่ยื่นออกมาทางด้านหลังของลำตัว และที่ปลายหางจะมีใบพัดหางติดตั้งอยู่ ในบางรุ่นส่วนหางจะสร้างขึ้นจากคาร์บอนไฟเบอร์กลวง หรืออลูมิเนียมกลวง





รูปส่วนหางของเฮลิคอปเตอร์



โรเตอร์หางต้านแรงบิด หรือใบพัดหาง (Anti-torque tail rotor) เหตุผลง่าย ๆหากไม่มีโรเตอร์หาง หรือเกิดความเสียหายขณะทำการบิน ตัวเฮลิคอปเตอร์จะเกิดการหมุนควง สวนทางกับการหมุนของใบพัดโรเตอร์หลัก ถ้ามีคนเข้าไปอยู่ก็จะให้เกิดท้องไส้ปั่นป่วน เวียนหัว หรือเลวร้ายกว่านั้นก็จะถูกเหวี่ยงกระเด็นออกจากคอปเตอร์





รูปใบพัดหาง





รูปใบพัดหาง 2



      ต้องขอบคุณอิกอร์ สิคอร์สกี้ ที่มีแนวคิดในการติดตั้งโรเตอร์หางไว้ เพื่อต้านทานแรงปฏิกิริยาการหมุนที่ว่านี้ และยังช่วยให้ควบคุมทิศทางของเฮลิคอปเตอร์อีกด้วย





      ในส่วนของเฮลิคอปเตอร์สองใบพัด (Twin-rotor helicopters) แรงบิดที่สร้างขึ้นโดยการหมุนของโรเตอร์หน้าจะถูกหักล้างกันกับแรงบิดที่สร้างขึ้นโดยโรเตอร์หลัง หมดกันไป





รูปเฮลิคอปเตอร์สองใบพัดชีนุก

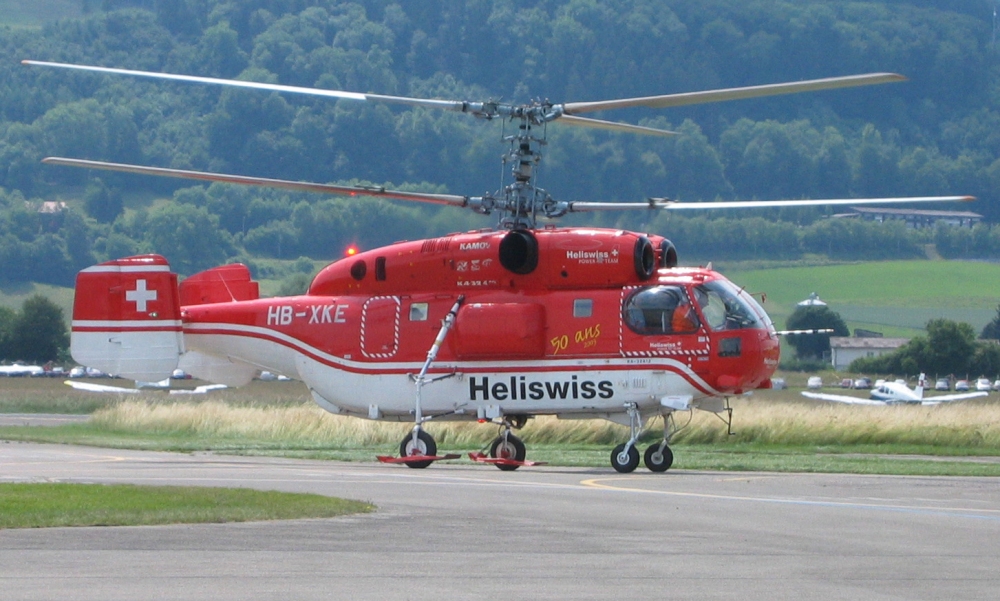

รูปเฮลิคอปเตอร์สองใบพัดซ้อนกัน





รูปเฮลิคอปเตอร์กึ่งเครื่องบิน สองใบพัด  วี 22 ออสเปรย์





ขาค้ำยัน (Landing skids) ใช้รองรับน้ำหนักของเฮลิคอปเตอร์ ขณะอยู่บนพื้น บางรุ่นอาจจะทำเป็นล้อ หรือทุ่นลอยน้ำ แต่ส่วนใหญ่จะทำเป็นขาโลหะ ซึ่งเป็นท่อกลวงไม่มีล้อ หรือเบรก





รูปขาค้ำยัน





รูปขาค้ำยันติดตั้งในเฮลิคอปเตอร์





รูปขาค้ำยันแบบติดล้อ



รูปขาค้ำยันแบบทุ่นลอยน้ำ



      ในโรเตอร์ใบพัดหลัก แน่นอนมันเป็นชิ้นส่วนที่มีความสำคัญอย่างมากของเฮลิคอปเตอร์ ถูกออกแบบมาจนมีความซับซ้อนในโครงสร้าง และการทำงาน ในหัวข้อต่อไปเราจะได้มาเรียนรู้ถึงส่วนประกอบของใบพัดโรเตอร์ของเฮลิคอปเตอร์ที่ใช้ทั่วไปกัน
