6. ชุดเฟืองสุริยะ



      ถ้าแยกชุดกระปุกเกียร์อัตโนมัติออกจากกัน จะเห็นว่ามีชิ้นส่วนเล็ก ๆ มากมายอยู่ภายใน แต่จะมีส่วนทำงานสำคัญอยู่ มีดังนี้



Ø ชุดเฟืองเกียร์สุริยะ (Planetary gear set)



รูปชุดเฟืองสุริยะในเกียร์ออโต้

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window

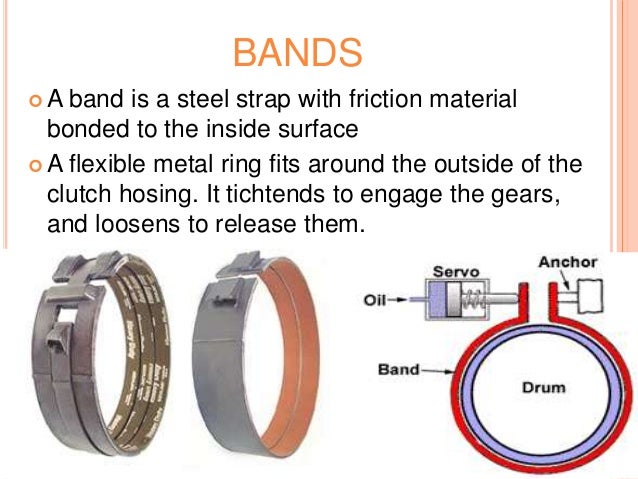

Ø ชุดสายแถบคาด (Band) เพื่อใช้เบรกล็อคชุดเฟือง



รูปสายแถบคาด





รูปสายแถบคาด



Ø ชุดคลัตช์เปียกหลายแผ่น เพื่อล็อคชิ้นส่วนอื่น ๆ ของชุดเกียร์



รูปคลัตช์หลายแผ่นของเกียร์อัตโนมัติ





รูปคลัตช์เปียกหลายแผ่น



Ø ระบบไฮดรอลิกส์ (Hydraulic system) เพื่อใช้ควบคุมคลัตช์ และสายแถบคาด



รูปรังผึ้ง ช่องทางไหลของน้ำมันไฮดรอลิกส์



Ø ปั๊มเกียร์ขนาดใหญ่เพื่อจ่ายกำลังงานให้ของไหล ไหลเวียนทำงานในชุดเกียร์



รูปปั๊มเฟืองที่สร้างแรงดันให้แก่ของไหลในเกียร์ออโต้



      จุดสนใจตอนนี้ จะมุ่งไปที่ ชุดเฟืองสุริยะ ที่มีขนาดประมาณเท่าผลแคนตาลูป ชิ้นส่วนนี้จะสร้างอัตราทดเกียร์ที่มีความแตกต่างกันของการส่งกำลังที่สร้างขึ้น ส่วนอุปกรณ์อย่างอื่น ก็มีหน้าที่ช่วยเสริมการทำงานให้กับชุดเฟืองสุริยะ ชุดเฟืองสุริยะที่อยู่ในกระปุกเกียร์อัตโนมัติโดยทั่วไปแล้วจะมีอยู่สองชุดที่ทำงานร่วมกัน





รูปชุดเฟืองสุริยะ





รูปชุดเฟืองสุริยะ



ในเฟืองสุริยะ จะประกอบไปด้วย





รูปส่วนประกอบของชุดเฟืองสุริยะ





รูปเฟืองเกียร์สุริยะ



  • เฟืองพระอาทิตย์ (Sun gear)



  • เฟืองบริวาน (Plant gears) หรือเฟืองบริการ (Carrier)





  • เฟืองวงแหวน (Ring gear)



แต่ละสามส่วนประกอบเหล่านี้ จะทำงานได้ทั้งหมุน หยุดหมุน หมุนกลับทาง ฯลฯ ขึ้นอยู่กับการทำงานของรถยนต์ในขณะเปลี่ยนเกียร์ ซึ่งจะทำการคำนวณ และเปลี่ยนอัตราทดเฟืองเกียร์โดยอัตโนมัติ



วิดีโอการทำงานของเฟืองสุริยะในเกียร์ออโต้
