  2. ส่วนประกอบของทอร์ค คอนเวอร์เตอร์





รูปทอร์ค คอนเวอร์เตอร์

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window





รูปภายในของทอร์ค คอนเวอร์เตอร์



วิดีโอทอร์ค คอนเวอร์เตอร์

ส่วนประกอบภายในของทอร์ค คอนเวอร์เตอร์ จะมีส่วนประกอบที่สำคัญ ดังนี้



  • อิมเพลเลอร์(Impeller) หรือปั๊ม (Pump)





รูปอิมเพลเลอร์



  • กังหัน หรือเทอร์ไบน์ (Turbine)

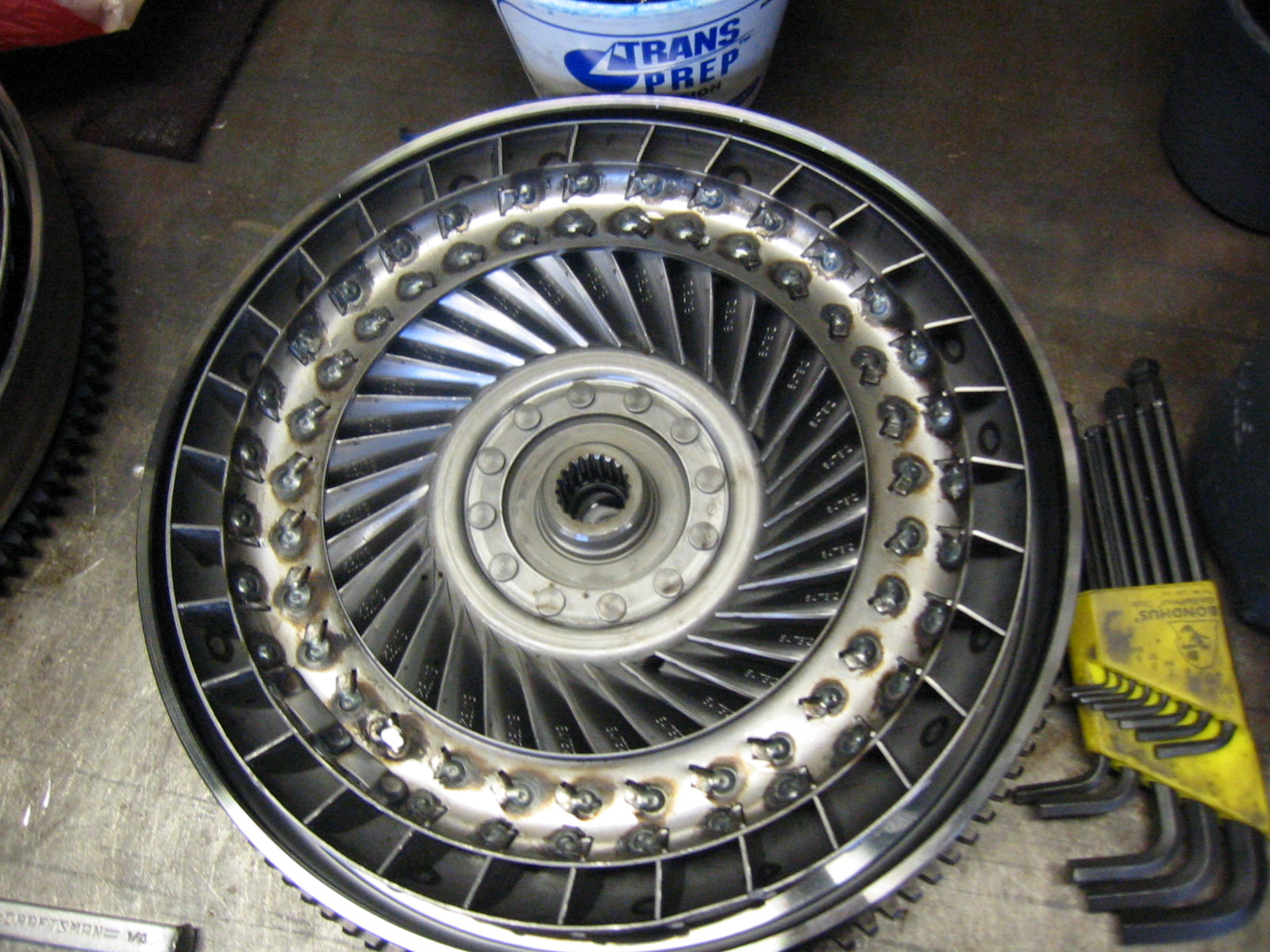

รูปเทอร์ไบน์



  • สเตเตอร์ (Stator)





รูปสเตเตอร์



  • ของไหลส่งกำลัง (Transmission fluid)





รูปของไหลส่งกำลัง



      ตัวเรือน (Housing) ของทอร์ค คอนเวอร์เตอร์ จะยึดติดกับล้อช่วยแรงของเครื่องยนต์ เพื่อที่ว่า มันจะสามารถหมุนไปพร้อมกับการทำงานของเครื่องยนต์



      ครีบ (Fins) ถูกสร้างขึ้นประกอบติดกับตัวปั๊มของทอร์ค ฯ ที่ติดกับตัวเรือน ดังนั้นพวกมันจะหมุนด้วยความเร็วรอบเดียวกันกับเครื่องยนต์



รูปภาคตัดด้านล่างเป็นส่วนประกอบของทอร์ค คอนเวอร์เตอร์



รูปส่วนประกอบของทอร์ค คอนเวอร์เตอร์







      ปั๊มอิมเพลเลอร์ที่อยู่ภายในทอร์ค ฯ เป็นปั๊มชนิด ปั๊มแรงเหวี่ยงหนีศูนย์ (Centrifugal pump) ในขณะที่มันหมุน ของไหลจะถูกเหวี่ยงออกไปด้านนอก ออกจากตัวของมัน ของไหลที่เหวี่ยงออกสู่ด้านนอกปั๊มนั้น ณ ที่จุดศูนย์กลางของมันจะเกิดสุญญากาศมากขึ้น มากพอที่สามารถดูดของไหลเข้าสู่ศูนย์กลางได้อีก





รูปส่วนประกอบของทอร์ค คอนเวอร์เตอร์



      ของไหลที่ออกมาจากปั๊มอิมเพลเลอร์ จะไหลเข้าสู่ใบพัดของเทอร์ไบน์ ซึ่งต่อโยงไปกับระบบส่งกำลัง ตัวเทอร์ไบน์ทำให้เกิดการหมุนส่งกำลัง ซึ่งสามารถทำให้รถยนต์เคลื่อนที่ได้ สามารถเห็นได้ตามภาพด้านล่าง ครีบเทอร์ไบน์ความโค้ง ซึ่งหมายความว่าของไหลจะเข้าสู่เทอร์ไบน์จากภายนอก และมีการเปลี่ยนแปลงทิศทางก่อนที่จะออกสู่ศูนย์กลางของเทอร์ไบน์ มันคือ การเปลี่ยนแปลงทิศทาง (Directional change) เป็นเหตุให้กังหันเทอร์ไบน์หมุน



      เพื่อที่จะเปลี่ยนทิศทางการเคลื่อนที่ของวัตถุ จำเป็นที่จะต้องใช้แรงที่วัตถุนั้นเป็นตัวช่วย ส่วนจะทำให้การหมุนออกมาในทิศทางตรงข้าม ก็จะมีอุปกรณ์มาเสริมการทำงานอีกที





รูปทิศทางการหมุนของปั๊มอิมเพลเลอร์



      ของไหลไหลออกจากเทอร์ไบน์ที่ศูนย์กลาง แล้วไหลเคลื่อนที่ไปในทิศทางที่แตกต่างกันกับที่เข้ามา ถ้ามองลูกศรในรูปด้านบน จะเห็นทางที่ของไหลไหลออก เทอร์ไบน์เคลื่อนที่ในทิศทางตรงกันข้ามกับปั๊มอิมเพลเลอร์ (และเครื่องยนต์ด้วย) มันเป็นการเปลี่ยนทิศทางหมุน





รูปการหมุนของเทอร์ไบน์จะมีทิศทางตรงกันข้ามกับปั๊ม และเครื่องยนต์





รูปทิศทางการหมุนของทอร์คฯ



      แต่ถ้าหากของไหลไหลย้อนกลับไปกระทบกับปั๊ม มันจะทำให้เครื่องยนต์หมุนชะลอตัวลง ทำให้เครื่องยนต์สูญเสียกำลังงาน นี้เป็นสาเหตุที่ว่าทำไมต้องมี สเตเตอร์ ซึ่งจะได้กล่าวในหัวข้อต่อไป



วิดีโอแอนิเมทชันการทำงานของทอร์ค คอนเวอร์เตอร์
