19.7 งานหล่อสังกะสีลงในแม่พิมพ์



      งานหล่อสังกะสีลงในแม่พิมพ์ (Zinc die casting) มีการใช้งานอย่างแพร่หลาย ประโยชน์ในทางการค้า มันมีข้อดีมากมายในการนำสังกะสีมาหล่อเข้าแม่พิมพ์แล้วนำมาใช้งาน



      อาทิเช่น การหลอมสังกะสีจะใช้อุณหภูมิต่ำ เมื่อมันมีการหลอมละลาย และเข้าไปในแม่พิมพ์จะวิ่งไหลได้อย่างดี ดังนั้น มันสามารถหล่อไปเป็นชิ้นงาน หรือกับงานที่มีผนังบางมาก ๆ และมีรูปร่างที่ซับซ้อนได้ ดูที่รูปด้านล่าง





รูปอุปกรณ์ขนาดเล็กที่ทำมาจากสังกะสี

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window





รูปชิ้นส่วนเครื่องกลที่ทำจากการหล่อสังกะสี



คุณสมบัติเหล่านี้ของสังกะสี จะทำได้ดีเมื่อใช้ในโมลแม่พิมพ์หล่อ อุณหภูมิการทำงานที่ต่ำช่วยแม่พิมพ์ขึ้นรูปชิ้นงานได้ตามเจตนารมณ์ของการออกแบบ



      ในแม่พิมพ์ที่หลอมสังกะสี โลหะเหลวถูกเทไปยังช่องโพรง แล้วฉีดไปยังโพรงแม่พิมพ์ภายใต้ความดันสูง ดูที่รูปด้านล่าง



รูปเครื่องฉีดสังกะสี

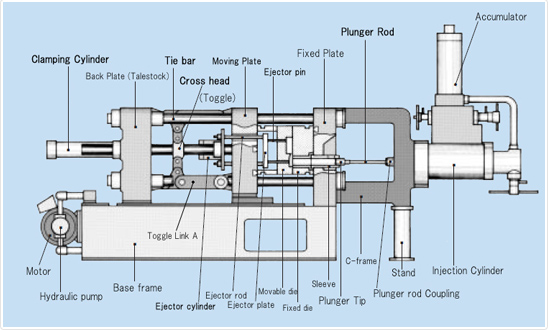

รูปภาคตัดเครื่องฉีดสังกะสี





รูปภาคตัดภายในแม่พิมพ์



วิดีโอแสดงการทำงานเครื่องฉีดสังกะสีลงในแม่พิมพ์



หลังจากผ่านไปไม่กี่วินาที โลหะเย็นตัว แม่พิมพ์ถูกเปิด และชิ้นงานจะถูกเอาออกมาด้วยมือ (หรือชิ้นงานอาจจะหลุดออกมาเองจากกลไกในแม่พิมพ์) ขนาดชิ้นงาน จะเที่ยงตรง มีรูปร่างที่ซับซ้อนไปตามแม่พิมพ์ บ่อยครั้ง ชิ้นงานสามารถนำไปใช้ได้เลยโดยไม่ต้องผ่านกระบวนการอื่นอีก







รูปเครื่องฉีดสังกะสีลงในแม่พิมพ์





รูปงานฉีดสังกะสีลงในแม่พิมพ์ด้วยความดันสูง



      เครื่องจักรที่ใช้ฉีดแม่พิมพ์ในการทำงานแสดงในรูปด้านบน สังกะสีหลอม ที่ยังอยู่ในเตาหลอม จะเคลื่อนไหลผ่านเข้าไปยังแม่พิมพ์โดยการใช้ ตัวอัด (Ram) อัดเข้ารูปชิ้นงานในแม่พิมพ์ตามความดันที่กำหนด เมื่อแม่พิมพ์เปิด ชิ้นงานก็จะตกไปยังกล่องที่ด้านหน้าของผู้ทำงาน







รูปตัวอย่างแม่พิมพ์งานฉีดโลหะ



      แรงที่ใช้งานโดยตัวอัด ในสังกะสีเหลวจะต้องสูงพอที่จะทำให้น้ำโลหะเหลวไหลเข้าไปใน ช่องรู (Porosity) แม่พิมพ์ จะต้องไล่อากาศที่อยู่ภายในช่องว่างออก ความดันที่มีค่าสูงนี้ บางครั้ง จะต้องดันโลหะเหลวล้นออกมาเล็กน้อย ในระหว่างแท่นแม่พิมพ์ที่บีบประกบ เมื่อแม่พิมพ์เย็นตัว (จะต้องมีการหล่อเย็นที่แม่พิมพ์) จะเปิดแม่พิมพ์ออก โลหะที่ล้นออกมาเรียกว่า แผ่นครีบ (Flashing)
