ตัวอย่างที่ 6.4 ถนนลาดเอียง



วิศวกรโยธา มีความต้องการที่จะออกแบบถนนโค้ง เช่น มีแนวทางที่รถจะไม่ต้องพึ่งแรงเสียดทานรอบเส้นโค้งโดยไม่เกิดการลื่นไถล กล่าวอีกนัยหนึ่ง รถสามารถวิ่งได้ ตามความเร็วที่กำหนด ที่สามารถเคลื่อนที่ได้แม้ว่าถนนจะปกคลุมด้วยน้ำแข็ง สมมติว่าความเร็วที่รถวิ่งบนทางลาดมีความเร็ว 13.4 m/s (30 mi/h) และรัศมีของทางโค้ง 35 m จงหามุมตรงบริเวณโค้ง จะเป็นเท่าไหร่?

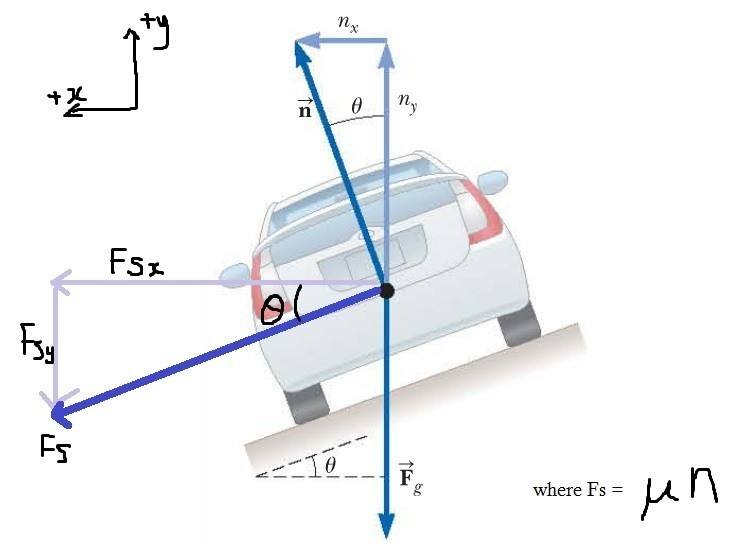

รูปรถที่วิ่งบนถนนลาดเอียง

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window



สนใจหนังสือ และความรู้ของผู้เขียน

เรื่องอื่น ๆ มีทั้งโหลดได้ฟรี และราคาถูก นอกเหนือจากนี้



คลิก



มีหนังสือยานยนต์สมัยใหม่ (Modern vehicles) 2

ทำเป็นเล่ม อีบุ๊ค เพื่อสนับสนุนเว็บไซต์

รูปหน้าปกหนังสือ

สามารถโหลดอ่านตัวอย่างก่อนซื้อได้เลยครับ ฟรี

หากผู้อ่านสนใจ

คลิก











รถยนต์เคลื่อนที่ไปบนถนนที่เข้าโค้งมีมุมของถนน q ที่แนวราบ แรงเนื่องจากความเร่งเข้าสู่ศูนย์กลาง และรักษารถยนต์ให้ยังคงเคลื่อนที่ไปตามทางวงกลม ส่วนประกอบของแนวนอนของแรงปกติ



วิธีทำ

กรอบความคิด: ความแตกต่างระหว่างตัวอย่างนี้ กับตัวอย่างที่ 6.3 คือ รถจะไม่เคลื่อนที่ที่ถนนราบ รูปที่ 6.5 แสดงให้เห็นถึง แสดงให้เห็นถึงถนนเอียง ไปตามศูนย์กลางของเส้นถนนที่เป็นส่วนวงกลมของรถ ที่มีรัศมีวงกลมที่อยู่ไกลออกไปในทางด้านซ้ายของรูป ให้สังเกตว่าส่วนประกอบของแรงในแนวนอนของแรงปกติ มีส่วนร่วมที่ทำให้เกิดความเร่งเข้าสู่ศูนย์กลาง



แบ่งประเภทหมวดหมู่: ซึ่งในตัวอย่าง 6.3 รถยนต์ถูกจำลองให้เป็นอนุภาคที่สมดุลในทิศทางแนวดิ่ง และในวงกลมทิศทางในแนวนอน



การวิเคราะห์: บนถนนระดับ (ไม่เอียง) แรงนั่นทำให้เกิดความเร่งสู่ศูนย์กลางของแรงเสียดทานสถิตแบบคงที่ระหว่างรถยนต์กับถนน ที่เราได้เห็นจากตัวอย่างก่อนหน้านี้ หากถนนเอียงที่มุม q ดังในรูปด้านบน



      อย่างไรก็ตาม แรงปกติ n  มีส่วนประกอบของแรงอยู่ในแนวราบไปยังศูนย์กลางของเส้นโค้ง เพราะว่าทางลาดได้รับการออกแบบ เพื่อให้แรงเสียดทานคงเป็นศูนย์ มีเพียงส่วนประกอบ nx= n sin q เป็นเหตุทำให้เกิดความเร่งเข้าสู่ศูนย์กลาง



เขียนกฎข้อที่สองของนิวตันสำหรับรถยนต์ในทิศทางแนวรัศมี ซึ่งเป็นทิศทางตามแกนเอ็กซ์



(1)                          S Fr = n sin q = m(v2/r)



นำแบบจำลองอนุภาคสมดุลมาประยุกต์ใช้ที่รถในทิศทางแนวดิ่ง



S Fy = n cos q - mg = 0



(2)                                n cos q = mg



 ทำการหารสมการ (1) ด้วยสมการ (2)



(3)                                tan q = v2/rg



หามุม q

q =  tan-1[(13.4m/s)2/(35m)(9.80m/s2)]



= 27.6°                                          ตอบ



ท้ายสุด:  สมการที่ (3) แสดงให้เห็นว่ามุมลาดมีความเป็นอิสระของมวลของรถที่อยู่บนทางโค้ง หากว่ารถที่วงรอบทางโค้งมีความเร็วน้อยกว่า 13.4 เมตรต่อวินาที แรงเสียดทานมีความจำเป็นที่จะต้องรักษารถยนต์ไม่ให้เกิดการสไลด์ลงมา (เพื่อให้รถยังคงแล่นอยู่ได้ไม่ตกลงมา) ดังรูปในตัวอย่าง คนขับรถยนต์ควรที่วิ่งทางโค้งควรจะให้มีความเร็วที่สูงกว่า 13.4 เมตรต่อวินาที ขึ้นอยู่กับแรงเสียดทาน เพื่อรักษาให้รถยนต์ไม่สไลด์เสียหลักตกลงมา ดูในรูปตัวอย่าง







ตัวอย่างที่ 6.5 ชิงช้าสวรรค์



เด็กคนหนึ่งมีมวล m นั่งอยู่บนที่นั่งชิงช้าสวรรค์ (Ferris wheel) ดังแสดงในรูป 6.6a เด็กเคลื่อนที่ในวงกลมแนวดิ่งชิงช้ามีรัศมี 10 m ด้วยอัตราเร็วคงที่ 3 m/s ให้หาว่า



รูปตัวอย่างที่ 6.5 a) เด็กนั่งอยู่บนชิงช้าสวรรค์ b) แรงกระทำที่เด็กที่อยู่ข้างล่าง c) แรงกระทำที่เด็กที่อยู่ด้านบน



A) คำนวณหาแรงตรงที่นั่งเด็กที่ตรงม้านั่งอยู่ด้านล่าง อธิบายเป็นน้ำหนัก mg



B) จงคำนวณหาแรงที่นั่งของเด็กเมื่ออยู่ด้านบน







A) คำนวณหาแรงตรงที่นั่งเด็กที่ตรงม้านั่งอยู่ด้านล่าง อธิบายเป็นน้ำหนัก mg



วิธีทำ



กรอบความคิด: มองที่รูป 6.6a จากประสบการณ์ที่คุณอาจเคยนั่งบนชิงช้าสวรรค์ มักจะรู้สึกเบาที่อยู่ด้านบน และจะรู้สึกหนักขึ้น เมื่ออยู่ด้านล่าง ในเส้นทางการเคลื่อนทีของชิงช้า มากดูที่ด้านบน จะเกิดแรงปกติ และแรงโน้มถ่วงกระทำบนตัวกระเช้าซึ่งจะมีแรงกระทำในทิศทางตรงกันข้าม



      ผลรวมเวกเตอร์ของแรงทั้งสองเหล่านี้ให้ขนาดแรงคงที่ นั่นทำให้เด็กได้เคลื่อนที่เป็นวงกลมด้วยความเร็วคงที่ เพื่อให้มีเวกเตอร์แรงสุทธิ กับขนาดเดียวกัน แรงปกติที่ด้านใต้ต้องใหญ่กว่าด้านบน



แบ่งประเภทหมวดหมู่: จากตัวอย่าง เป็นเพราะว่าความเร็วของเด็กคงที่ ทำให้เราสามารถแบ่งประเภทของปัญหานี้ สมมติให้เด็กกำหนดให้เป็นอนุภาค ในการเคลื่อนที่วงกลมแบบสม่ำเสมอ จะมีแรงโน้มถ่วงกระทำตลอดเวลาในตัวเด็ก



การวิเคราะห์: เราจะวาดผังไดอะแกรมของแรงที่กระทำบนตัวเด็กที่ด้านล่างของการเคลื่อนที่ ดังแสดงในรูป 6.6b แรงกระทำตามแนวโน้มถ่วงของโลกก็คือ F = mg และแรงขึ้น nbot ที่ที่นั่งกระทำกับเด็ก แรงขึ้นสุทธิที่เกิดขึ้นในเด็ก ทำให้มีความเร่งเข้าสู่ศูนย์กลางมีขนาดเท่ากับ nbotmg



ประยุกต์ใช้กฎข้อที่สองของนิวตันที่เด็กในทิศทางในแนวรัศมี



S Fr = nbot- mg = m(v2/r)



แก้ปัญหาสำหรับแรงกระทำโดยที่นั่งบนเด็ก



nbot= mg + m(v2/r) = mg(1+(v2/rg))



แทนค่าของความเร็ว และรัศมี



nbot= mg[1+((3.00 m/s)2/(10.0 m)(9.80 m/s2)]



= 1.09 mg



  ดังนั้น ขนาดของแรง nbot กระทำโดยที่นั่งของเด็กที่มากกว่าน้ำหนักของเด็ก ด้วยตัวประกอบ 1.09 ดังนั้น เด็กจะปรากฏว่ามีน้ำหนักเพิ่มมากขึ้น โดยน้ำหนักแท้จริงของเขาจะมีตัวประกอบ 1.09 คูณด้วย 1.09







B) จงคำนวณหาแรงที่นั่งของเด็กเมื่ออยู่ด้านบน



วิธีทำ



การวิเคราะห์: แผนภาพของแรงที่กระทำที่เด็ก ที่ด้านบนของการนั่ง ดังแสดงในรูปที่ 6.6c แรงสุทธิที่ลดลงที่ให้ความเร่งเข้าสู่ศูนย์กลางมีขนาด   mgntop

ประยุกต์ใช้กฎข้อที่สองของนิวตันที่เด็กที่ตำแหน่งนี้



S F = mg - ntop = m(v2/r)



แก้ปัญหาสำหรับแรงกระทำโดยที่นั่งบนเด็ก



ntop= mg - m(v2/r) = mg(1-(v2/rg))



แทนค่าที่มีลงในสมการ



ntop= mg[1-(3.00 m/s)2/(10.0 m)(9.80 m/s2)]



= 0.908 mg



ในกรณีนี้ ขนาดของแรงกระทำโดยที่นั่งที่กระทำต่อเด็กมีน้อยกว่า น้ำหนักจริงโดยมีตัวประกอบตัวคูณอยู่ที่ 0.908 และเด็กจะรู้สึกว่าเบาตัวขึ้น



ท้ายสุด:  รูปแบบต่าง ๆ ในแรงปกติมีความสอดคล้องกับการคาดการณ์ของเราในขั้นตอนกรอบแนวคิดของปัญหา
